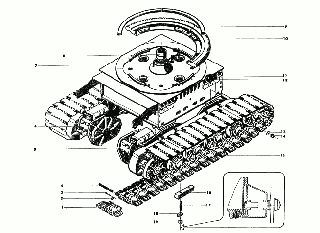

Тележка ходовая
№ чертежа: 3536.05.00.000
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Звено гусеничное | 3519.05.03.004 | 74 | 479 |
| 2 | Стопор | 3519.05.03.003 | 148 | |
| 3 | Шплинт 8х50 | 211011231 | 148 | |
| 4 | Палец | 3519.05.03.002 | 148 | |
| 5 | Механизм хода правый | 3519.05.05.000 | 1 | 5340 |
| 6 | Механизм хода левый | 3519.05.04.000 | 1 | 5340 |
| 7 | Рама нижняя | 3534.05.01.000 | 1 | 19670 |
| 8 | Втулка | 3519.05.00.012 | 1 | 127 |
| 9 | Рельс | 3536.13.00.004 | 4 | 185 |
| 10 | Венец зубчатый составной | 3533.05.00.080 | 1 | 7470 |
| 11 | Шплинт 8х50 | 3519.05.00.015 | 12 | |
| 12 | Болт | 3519.05.00.006 | 12 | 6,48 |
| 13 | Шайба 64 | 1.1600.307 | 12 | |
| 14 | Гайка М64х4.05 | 1.1534.042 | 12 | 2,05 |
| 15 | Цепь гусеничная | 3519.05.03.000 | 2 | 17480 |
| 16 | Клин | 3519.05.02.011 | 8 | 30 |
| 17 | Шпилька М42х130.46 | 1.1216.142 | 16 | 1,77 |
| 18 | Планка предохранительная | 3519.05.02.012 | 8 | |
| 19 | Гайка М42-6Н.8 | 1.1506.040 | 16 |
