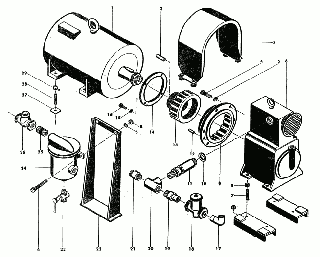

Установка компрессора
№ чертежа: 3536.14.01.000
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Электродвигатель МТКН 411-8 | 1 | 255 | |
| 2 | Палец (резина) | 3517.14.01.019 | 18 | |
| 3 | Кожух | 3532.14.01.110 | 1 | 5,5 |
| 4 | Болт М12-6gх30.48 | 206010491 | 8 | |
| 5 | Шайба 12 65Г | 210020091 | 8 | |
| 6 | Компрессор ВВ 08/8 (со шкивом без ручьев под клиновидный ремень) | 106.00024 | 1 | 100 |
| 7 | Шпилька М12-6gх50.46 | 1.1215.017 | 4 | |
| 8 | Гайка М12-6Н.5 | 207020081 | 10 | |
| 9 | Обойма | 3532.14.01.005 | 1 | 11,5 |
| 10 | Прокладка (паронит) | 3517.14.01.003 | 1 | |
| 11 | Труба | 3521.14.01.100 | 1 | 3,5 |
| 12 | Штифт 10х25 | 1.1900.566 | 1 | |
| 13 | Втулка | 3532.14.01.003 | 1 | 12 |
| 14 | Кольцо | 3532.14.01.002 | 1 | |
| 15 | Шайба 8 65Г | 210020071 | 4 | |
| 16 | Болт М8-6gх20.48 | 206010111 | 4 | |
| 17 | Угольник Rс1/4 | 1.3150.001 | 1 | |
| 18 | Вентиль Н3 мембранный с электромагнитным приводом ВС810Р Ду10 | 101.00074 | 1 | 2,8 |
| 19 | Ниппель | 3533.14.01.001 | 1 | |
| 20 | Тройник Rс1 1/2 | 1.3153.015 | 1 | 1,2 |
| 21 | Ниппель 32х40 | 1.3146.092 | 1 | |
| 22 | Крепление | 3532.14.01.100 | 1 | 8 |
| 23 | Кран пробно-спускной сальниковый с прямым спуском (латунь)10Б 9бк1 Ду15 | 101.00016 | 1 | |
| 24 | Маслоотделитель 3-120/Т | 114.00088 | 1 | 15 |
| 25 | Ниппель | 3532.14.01.009 | 1 | |
| 26 | Клапан обратный подъемный муфтовый 16 К411Р Ду32 | 101.00019 | 1 | 1,9 |
| 27 | Прокладка (жесть) | 3532.14.01.001 | 16 | |
| 28 | Шпилька М24-6gх75.46 | 1.1215.072 | 4 | |
| 29 | Гайка М24-6Н.5 | 207020141 | 8 |
