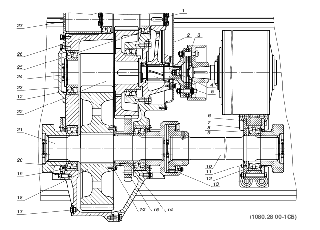

Редуктор ходового механизма
№ чертежа: 1080.28.00-1СБ
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Вал II | 1080.28.09-1СБ | 1 | 142 |
| 2 | Кожух | 1080.28.42 | 1 | 26 |
| 3 | Муфта упругая | 1080.28.29СБ | 1 | 55 |
| 4 | Пробка | 1080.28.54 | 1 | 0,5 |
| 5 | Вал I | 1080.28.01СБ | 1 | 73 |
| 6 | Корпус подшипника | 1080.28.35 | 1 | 92 |
| 7 | Кольцо СП 242-218-14 ГОСТ6308-71 | 1 | 0,46 | |
| 8 | Крышка | 1080.28.36 | 1 | 12,7 |
| 9 | Кольцо СП 197-168-12 ГОСТ6308-71 | 1 | 0,38 | |
| 10 | Вал | 1080.28.40-1 | 1 | 152 |
| 11 | Масленка МВ-3/8 | 1 | 0,05 | |
| 12 | Подшипник 113532 ГОСТ520-89 | 1 | 23 | |
| 13 | Муфта зубчатая | 1080.28.24-1СБ | 4 | 95,5 |
| 14 | Втулка | 1080.28.65-2 | 1 | 0,65 |
| 15 | Колесо смазочное | 1080.28.23-3 | 1 | 1,9 |
| 16 | Шайба | 1080.28.21 | 1 | 8,7 |
| 17 | Пробка IIМЗО | 408415.013-00.000 | 2 | 0,28 |
| 18 | Колесо зубчатое | 1080.28.20-1 | 1 | 485 |
| 19 | Кольцо нажимное 225 | 0.04518 | 2 | 1,9 |
| 20 | Манжета HP 220 | 0.03520-04 | 2 | 0,19 |
| 20 | Пружина 220 | 2 | 0,05 | |
| 21 | Вал | 1080.28.19-1 | 1 | 140 |
| 22 | Вал III | 1080.28.13СБ | 1 | 295 |
| 23 | Крышка | 1080.28.46 | 1 | 14 |
| 24 | Шайба упорная | 1080.28.58 | 4 | 2,7 |
| 25 | Подшипник 113618 ГОСТ520-89 | 1 | 8,8 | |
| 26 | Втулка | 1080.28.72 | 1 | 4,43 |
| 27 | Шайба | 1080.28.12 | 1 | 0,7 |
