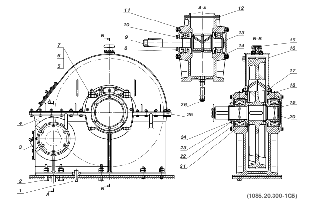

Редуктор
№ чертежа: 1085.20.300-1СБ
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Штифт 2.32x110.40 ГОСТ9464-79 | 2 | 0,64 | |
| 2 | Болт МЗбхЗ | 1080.20.441-2 | 7 | 2 |
| 3 | Маслоуказатель 2-400 | 03965.00-01 | 1 | 0,16 |
| 4 | Корпус | 1080.20.340 | 1 | 1180 |
| 5 | Болт М48х480.46 | 4 | 8 | |
| 6 | Гайка М48.5 | 8 | 0,96 | |
| 7 | Крышка | 1080.20.338-1 | 2 | 106 |
| 8 | Манжета НР120 | 1 | 0,08 | |
| 8 | Пружина 120 | 1 | 0,03 | |
| 9 | Вал быстроходный | 1085.20.307СБ | 1 | 225 |
| 10 | Кольцо нажимное 124 | 0.11207-16 | 1 | 0,81 |
| 11 | Крышка сквозная 280x150x42 | 0.11064-0042 | 1 | 14 |
| 12 | Прокладка | 1080.20.341-2 | 1 | 0,1 |
| 13 | Крышка глухая 280x42 | 0.11195-0042 | 1 | 14 |
| 14 | Прокладка 380/282-25 | 24 | 0,1 | |
| 15 | Колпак вентиляционный | 04081.00 | 1 | 3 |
| 16 | Крышка редуктора | 1080.20.320-1СБ | 1 | 145 |
| 17 | Прокладка | 1080.20.343-1 | 2 | 0,31 |
| 18 | Масленка винтовая МВ-3/8 | 4 | 0,052 | |
| 19 | Крышка глухая 360x16 | 0.11202-0016 | 1 | 24,0 |
| 20 | Вал тихоходный | 1080.20.301СБ | 1 | 1180 |
| 21 | Прокладка 460/362-25 | 12 | 0,12 | |
| 22 | Крышка сквозная 360x225x16 | 0.11075-0016 | 1 | 19,0 |
| 23 | Кольцо нажимное 194 | 0.11207-23 | 1 | 2 |
| 24 | Манжета НР190 | 1 | 0,17 | |
| 24 | Пружина 190 | 1 | 0,04 | |
| 25 | Прокладка | 1080.20.339-2 | 1 | 0,1 |
| 26 | Колпак 40 | 1 | 0,34 |
