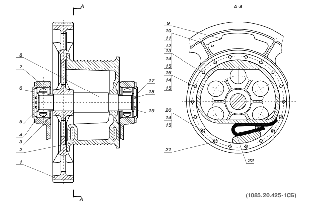

Вал барабана
№ чертежа: 1085.20.425-1СБ
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Колесо зубчатое | 1080.20.416-2 | 1 | 1800 |
| 2 | Барабан | 1082.20.417 | 1 | 1550 |
| 3 | Кольцо | 1080.20.418-1 | 2 | 15 |
| 4 | Кольцо распорное 1380x10 | 0.03164-0010 | 2 | 1 |
| 5 | Шайба упорная | 1080.20.419 | 1 | 4 |
| 6 | Втулка распорная | 1080.20.420 | 2 | 6 |
| 7 | Подшипник 3636 ГОСТ5721 -75 | 2 | 70,1 | |
| 8 | Ось барабана | 1080.20.421-1 | 1 | 297 |
| 9 | Груз | 1080.20.422-2 | 1 | 16,0 |
| 10 | Болт М 12x80.58 ГОСТ7798-70 | 2 | 0,09 | |
| 11 | Гайка М 12.5 ГОСТ5918-73 | 2 | 0,02 | |
| 12 | Шплинт 3,2x32 ГОСТ397-79 | 2 | 0,002 | |
| 13 | Болт М30х150.46 | 7 | 1,008 | |
| 14 | Гайка М30.5 ГОСТ5918-73 | 18 | 0,29 | |
| 15 | Шплинт 6,3x63 ГОСТ397-79 | 18 | 0,016 | |
| 16 | Болт 2М30-8дх150.56 ГОСТ787-80 | 7 | 1,0 | |
| 17 | Планка предохранительная | 3 | 0 079 | |
| 18 | Болт М 16X40.58 ГОСТ7798-70 | 6 | 0,098 | |
| 19 | Шайба упорная | 1080.20.423 | 1 | 4 |
| 20 | Винт | 1080.20424-1 | 2 | 0,95 |
| 21 | Винт | 1080.20.425-1 | 2 | 0,95 |
| 22 | Клин | 1080.20.426 | 2 | 4,0 |
