Стрела

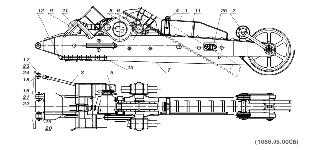

№ чертежа: 1086.05.00СБ
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Перила | 1080.05.36СБ | 1 | 15,0 |
| 2 | Головная часть стрелы | 1080.05.39-ЗСБ | 1 | 2680 |
| 3 | Тяга | 1080.05.65-1СБ | 2 | 198 |
| 4 | Установка направляющих роликов | 1080.05.600-1СБ | 1 | 106 |
| 5 | Тормоз напора | 1080.05.700-1СБ | 1 | 106 |
| 6 | Механизм напорный | 1085.75.300СБ | 1 | 4300 |
| 7 | Защита стрелы | 1085.05.400- 1СБ | 1 | 76,6 |
| 8 | Ограничитель хода рукояти | 1080.05.980-1СБ | 1 | 9,0 |
| 9 | Вентиляция напора | 1085.55.850-3СБ | 1 | 113 |
| 10 | Площадка | 1085.76.01-1СБ | 1 | 233 |
| 11 | Система смазки стрелы | 1085.76.80-2СБ | 1 | 48,5 |
| 12 | Корпус стрелы | 1086.05.100-ЗСБ | 1 | 8840 |
| 13 | Амортизатор | 1086.05.800СБ | 2 | 162 |
| 16 | Валик | 1080.05.88 | 2 | 9 |
| 17 | Шайба | 1080.05.89 | 4 | 1 |
| 18 | Шайба | 1080.05.488 | 2 | 0,62 |
| 19 | Шайба | 1080.05.488-01 | 2 | 0,74 |
| 20 | Шайба | 1080.05.488-02 | 2 | 2 |
| 21 | Шайба А64.02 | 4 | 1 | |
| 22 | Шплинт 10x80 ГОСТ397-79 | 4 | 0,057 | |
| 23 | Шплинт 12x140 ГОСТ397-79 | 4 | 1 | |
| 24 | Ось 100x320 ГОСТ 9650-80 | 2 | 20 | |
| 25 | Марка завода N4 | 0.09665 | 2 | 6 |
