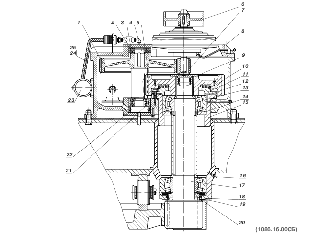

Редуктор поворота
№ чертежа: 1086.16.00СБ
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Блок | 1080.16.01-ЗСБ | 1 | 185 |
| 2 | Подшипник 3618 ГОСТ5721-75 | 1 | 9,3 | |
| 3 | Крышка | 1080.16.29 | 1 | 5 |
| 4 | Вал шестерня | 1080.16.02-1 | 1 | 30 |
| 5 | Колесо | 1080.16.27-1 | 1 | 250 |
| 6 | Шкив | 1080.16.41 | 1 | 27 |
| 7 | Шестерня | 1080.16.40-2 | 1 | 7,6 |
| 8 | Прокладка 20 | 1080.16.10-1 | 1 | 0,01 |
| 9 | Кольцо 170-180-58-2-2 ГОСТ9833-73 | 1 | 0,014 | |
| 10 | Лента СП-1500-18-16 ГОСТ6308-71 | 1 | 0,15 | |
| 11 | Крышка лабиринтная | 1080.16.33 | 1 | 51 |
| 12 | Кольцо Ф8 | 1080.16.35 | 2 | 0,18 |
| 13 | Подшипник 3636 ГОСТ5721 -75 | 2 | 70 | |
| 14 | Крышка | 1080.16.31 | 1 | 16,5 |
| 15 | Стакан | 1080.16.38 | 1 | 134 |
| 16 | Масленка МВ-3/8 | 2 | 0,05 | |
| 17 | Вал-шестерня | 1080.16.25-1 | 1 | 358 |
| 18 | Манжета Р260 | 1 | 0,26 | |
| 18 | Пружина 260 | 1 | 0,06 | |
| 19 | Крышка | 1080.16.34 | 2 | 12,2 |
| 20 | Стакан | 1080.16.37 | 1 | 12 |
| 21 | Подшипник 318 ГОСТ 8338-75 | 1 | 5 | |
| 22 | Кольцо 200-215-85-2-2 ГОСТ9833-73 | 1 | 0,038 | |
| 23 | Насос П1-11А | 1 | 2,5 | |
| 24 | Рукав резиновый 8x16,5-1,6 ГОСТ10362-76 L=455 мм | 1 | 0,1 | |
| 25 | Рукав резиновый 8x16,5-1,6 ГОСТ10362-76 L=955 мм | 1 | 0,201 |
