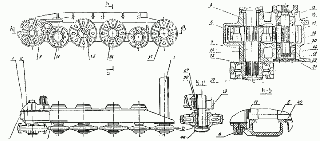

Ход гусеничный

№ чертежа: 3519.05.02.000

Цена:

Описание:

3519.05.02.000 для ЭКГ-8
Номер	Наименование	№ чертежа	Кол-во	Вес, кг
1	Рама гусеничная правая	3519.05.02.001	1	10700
2	Рама гусеничная левая	3519.05.02.002	1	10700
3	Колесо ведущее	3519.05.02.003	2	1820
4	Ось натяжная	3519.05.02.004	1	3470
5	Ось опорного колеса	3519.05.02.005	8	356
6	Колесо зубчатое z=29 m=36	3519.05.02.006	2	1370
7	Вал ведущий	3519.05.02.007	2	851
8	Втулка O 290/330х288	3519.05.02.008	2	40
9	Клин	3519.05.02.011	8	30
10	Полухомут	3519.05.02.013	8	24
11	Кольцо O 520/560х20	3519.05.02.014	2
12	Шпонка	3519.05.02.016	8	3,6
13	Вал	3519.05.02.017	2	448
14	Кольцо	3519.05.02.019	8	39998
15	Крышка	3519.05.02.022	8	42
16	Кольцо уплотнительное	3519.05.02.023	2	15,5
17	Шестерня z=12 m=36	3519.05.02.024	2	208
18	Кольцо уплотнительное	3519.05.02.025	2	17,3
19	Кольцо распорное	3519.05.02.026	2	14,8
20	Втулка распорная	3519.05.02.028	2	18,4
21	Шайба торцевая O260х16	3519.05.02.031	2	6,54
22	Крышка	3519.05.02.032	2	46
23	Кольцо O500/520х20	3519.05.02.033	2	2,52
24	Втулка O320/360х363	3519.05.02.035	2	57
25	Полухомут	3519.05.02.036	16	13
26	Крышка	3519.05.02.038	2	59
27	Полухомут	3519.05.02.039	4	18
28	Направляющая	3519.05.02.043	4	37,8
29	Прокладка	3519.05.02.051	2	7,97
30	Прокладка	3519.05.02.053	20	4,5
31	Колесо опорное	3519.05.02.100	4	883
32	Колесо опорное	3519.05.02.101	4	850
33	Втулка	3519.05.02.202	4	33
34	Колесо опорное	3519.05.02.200	4	1223
35	Колесо опорное	3519.05.02.201	4	1190
36	Втулка	3519.05.02.202	4	33
37	Колесо натяжное	3519.05.02.300	2	1301
38	Колесо натяжное	3519.05.02.301	2	1260
39	Втулка O 270/310х293	3519.05.02.302	2	41
40	Кольцо	3519.05.02.400	8	13,3
41	Крышка правая	3519.05.02.500	1	46
42	Крышка левая	3519.05.02.600	1	46,6
43	Диск защитный 3519.05.02.700	3519.05.02.700	2	22,5
44	Роликоподшипник	3003156	4	63
