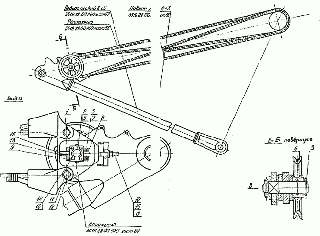

Подвеска стрелы
№ чертежа: 3519.28.00.000
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Кольцо | 3517.01.03.005 | 4 | |
| 2 | Штифт | 3519.24.00.008 | 4 | |
| 3 | Кольцо | 3519.24.00.009 | 2 | 1,6 |
| 4 | Блок | 3519.24.00.012 | 2 | 150 |
| 5 | Планка ограничительная | 3519.28.00.001 | 2 | 4,7 |
| 6 | Прокладка | 3519.28.00.002А | 4 | |
| 7 | Прокладка | 3519.28.00.003 | 16 | 1,2 |
| 8 | Прокладка | 3519.28.00.004 | 2 | 2,4 |
| 9 | Прокладка | 3519.28.00.005 | 2 | 2,4 |
| 10 | Шпилька | 3519.28.00.006 | 2 | 2 |
| 11 | Ось | 3519.28.00.007 | 4 | 8 |
| 12 | Кронштейн | 3519.28.00.500 | 2 | |
| 13 | Кронштейн | 3519.28.00.600 | 2 | |
| 14 | Болт М16х25 | 3519.1.1028.345 | 8 | |
| 15 | Гайка М36.5 | 11506.039 | 2 | |
| 16 | Шайба 16 65Г | 210.02.013.1 | 8 | |
| 17 | Шайба | 36 СТП1.1607-71 | 2 | |
| 18 | Шплинт | 10х125 | 4 |
