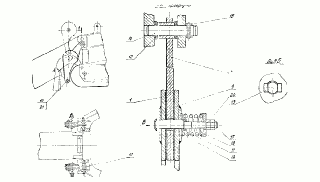

Механизм торможения днища ковша
№ чертежа: 3519.33.03.000
Цена:
Описание:
| Номер | Наименование | № чертежа | Кол-во | Вес, кг |
|---|---|---|---|---|
| 1 | Ось O40 l=215 | 3519.33.03.001 | 2 | 2,7 |
| 2 | Кольцо | 3519.33.03.002 | 2 | |
| 3 | Шайба O 56х100х10 | 3519.33.03.003 | 2 | |
| 4 | Палец | 3519.33.03.004 | 2 | 7,8 |
| 5 | Шайба O 32х130х30 | 3519.33.03.005 | 2 | 1,75 |
| 6 | Кольцо O 56х100х25 | 3519.33.03.006 | 2 | 1 |
| 7 | Пружина СШП II | 3521.01.03.011 | 2 | 8,35 |
| 8 | Рычаг | 3519.33.02.020 | 4 | 8,4 |
| 9 | Диск | 3519.33.03.021 | 4 | 7,4 |
| 10 | Заклепка | 3519.33.03.022 | 64 | |
| 11 | Кольцо | 3521.30.03.022 | 8 | |
| 12 | Рычаг | 3519.33.03.030 | 4 | 6,7 |
| 13 | Диск | 3519.33.03.031 | 4 | 6,4 |
| 14 | Накладка | 3519.33.03.032 | 8 | |
| 15 | Шпилька | 1.1211.654 | 2 | |
| 16 | Гайка | 1.1519.044 | 4 | |
| 17 | Шплинт 10х80 | 2.11.01.122.1 | 2 |
